Vòng bi cầu rãnh sâu NSK

Thông tin cơ bản về vòng bi bạc đạn cầu rãnh sâu NSK

NSK sản xuất đầy đủ các chủng loại vòng bi cầu rãnh sâu. Đây là kiểu thiết kế vòng bi phổ biến nhất và được ứng dụng trong dải thiết bị rộng rãi.

Danh mục sản phẩm

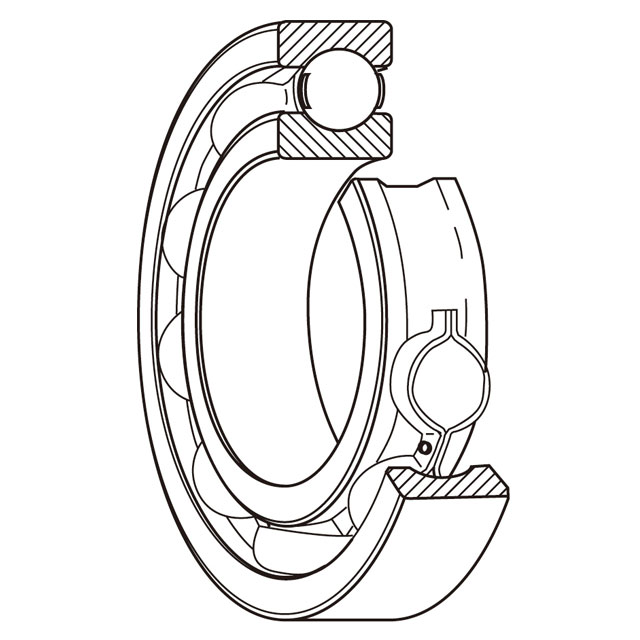

Vòng Bi Cầu Rãnh Sâu Một Dãy NSK

Vòng bi cầu rãnh sâu một dãy là chủng loại vòng bi phổ biến nhất. Có thể bắt gặp chúng trong rất nhiều ứng dụng khác nhau.

Ngoài thiết kế cơ bản, các vòng bi cầu rãnh sâu một dãy cũng có thể được thiết kế với nắp che bằng thép hoặc phớt cao su ở một hoặc cả hai mặt và được bôi trơn sẵn bằng mỡ. Đôi khi vòng bi cầu rãnh sâu một dãy cũng được bố trí một vành chặn lắp trên ca ngoài.

Đối với vòng cách, thông thường nhất chúng ta có vòng cách bằng thép dập. Các vòng bi cỡ lớn hơn có thể sử dụng vòng cách đồng thau gia công. Vòng cách đồng thau gia công cũng có thể được sử dụng đối với các vòng bi cầu rãnh sâu một dãy có yêu cầu làm việc ở tốc độ cao.

Vòng Bi Cầu Nhỏ và Cực Nhỏ NSK

Vòng bi cầu nhỏ và cực nhỏ được chia làm hai loại chính, loại rãnh sâu và loại tiếp xúc góc. Loại đầu tiên (rãnh sâu) lại có thể được phân chia thành các năm thiết kế khác nhau như sau:

• Loại tiêu chuẩn
• Ca ngoài có vai
• Ca trong dài
• Ca ngoài dày
• Ca trong và ca ngoài mỏng
• Các vòng bi cầu nhỏ và cực nhỏ cũng có các thiết kế mở, nắp che thép hoặc nắp chắn cao su.

Vòng Bi Cầu Nhiều Viên Bi

Thiết kế vòng bi cầu rãnh sâu nhiều viên bi, giúp vòng bi có được số lượng viên bi nhiều hơn hẳn so với vòng bi cầu rãnh sâu thông thường. Trên ca trong và ca ngoài của vòng bi này có thiết kế một lỗ để bổ sung thêm viên bi. Vì có lỗ lắp bi, vòng bi loại này không được sử dụng khi có yêu cầu chịu tải dọc trục lớn. Các vòng bi thiết kế BL2 và BL3 có kích thước lắp đặt tương đương với các vòng bi cầu rãnh sâu tiêu chuẩn cỡ 62 và 63. Bên cạnh thiết kế mở, các vòng bi loại này cũng có thể có nắp che thép hoặc nắp chắn cao su. Khi sử dụng chủng loại vòng bi này, cần lưu ý lắp đặt đảm bảo lỗ lắp bi nằm ngoài khu cực chịu tải. Vòng bi loại này có vòng cách thép dập.

Vòng Bi Magneto

Vòng bi magneto có rãnh lăn ca trong nông hơn một chút so với vòng bi cầu rãnh sâu thông thường. Do chỉ có vai ở một bên, ca ngoài của vòng bi này có thể tháo rời. Thông thường điều này mang lại thuận lợi cho việc tháo lắp. Nói chung, các vòng bi loại này thường được ghép cặp.

Vòng bi magneto có kích thước nhỏ, với đường kính trong từ 4 đến 20mm và chủ yếu được ứng dụng cho các hệ thống magneto nhỏ, các con quay hồi chuyển, dụng cụ chính xác… Loại vòng bi này thường được lắp vòng cách đồng.
