Vòng bi đũa trụ NSK

Thông tin cơ bản về Vòng bi đũa trụ NSK

Trong các vòng bi đũa trụ, các con lăn hình đũa trụ được thiết kế để tiếp xúc với các rãnh lăn theo một dường thẳng. Nhờ đó, các vòng bi dạn này có khả năng chịu tải hướng kính cao trong khi vẫn phù hợp với tốc độ vòng quay tương đối cao.

Có nhiều thiết kế khác nhau như NU, NJ, NUP, N, NF (đối với các vòng bi một dãy), NNU và NN (đối với các vòng bi đũa trụ hai dãy)

Với chủng loại vòng bi đũa trụ, tất cả các thiết kế đều cho phép ca ngoài và ca trong tách rời nhau.

Một số thiết kế vòng bi đũa trụ sẽ không có vai chặn ở ca trong hoặc ở ca ngoài hoặc ở trên cả hai ca. Do đó, các ca bi có thể di chuyển theo hướng dọc trục so với nhau. Các thiết kế như vậy giúp vòng bi có thể được bố trí ở phía trục không cố định, cho phép hấp thụ lực dọc trục theo một hoặc cả hai hướng. Các vòng bi đũa trụ hai dãy có khả năng chịu tải hướng kính rất lớn, và thông thường được sử dụng ở các máy công cụ, có yêu câu độ chính xác cao.

Vật liệu chế tạo vòng cách thường là thép dập hoặc đồng thau, ngoài ra tùy trường hợp cùng có thể có vòng bi đũa trụ vòng cách polyamide.

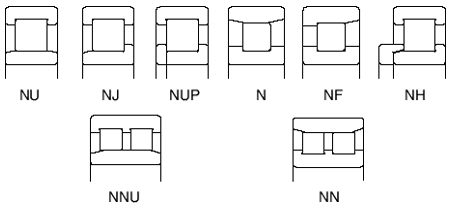

Tùy thuộc vào thiết kế vai chặn trên ca bi, các vòng bi đũa trụ được chia thành các thiết kế sau:

Thiết kế NU, N, NNU và NN phù hợp với các vị trí lắp đặt gối tự do.

Các thiết kế NJ và NF có thể hấp thụ tải dọc trục nhất định theo một chiều.

Các thiết kế NH và NUP có thể lắp đặt ở vị trí trục cố định. Thiết kế NH là các vòng bi đũa trụ có thiết kế NJ kết hợp với vành chặn HJ.

Vòng bi đũa trụ thiết kế NUP có vành chặn ca trong có thể tháo rời, do đó, khi lắp đặt cần lưu ý để phần đánh dấu quay ra ngoài.

Danh mục sản phẩm

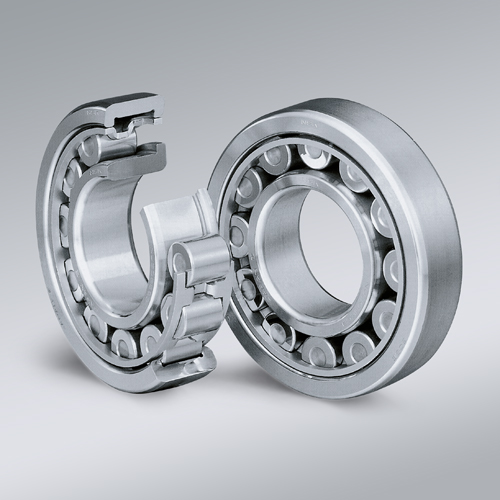

Vòng bi Đũa Trụ NSK (Vòng cách Thép Dập)

Các vòng bi đũa trụ vòng cách thép thế hệ EW của NSK có khả năng chịu tải cao hơn.

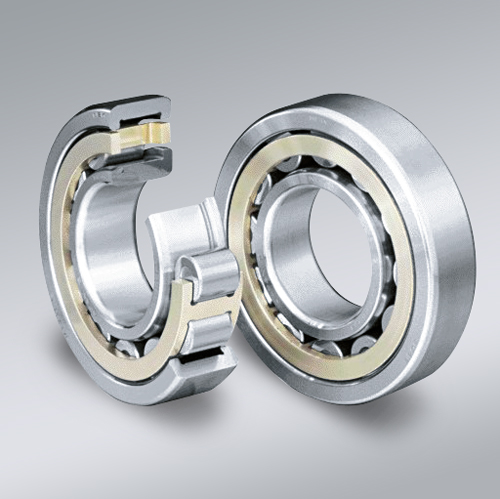

Vòng bi Đũa Trụ NSK (Vòng cách Đồng)

Các vòng bi đũa trụ vòng cách đồng thế hệ EM của NSK có khả năng chịu tải cao hơn

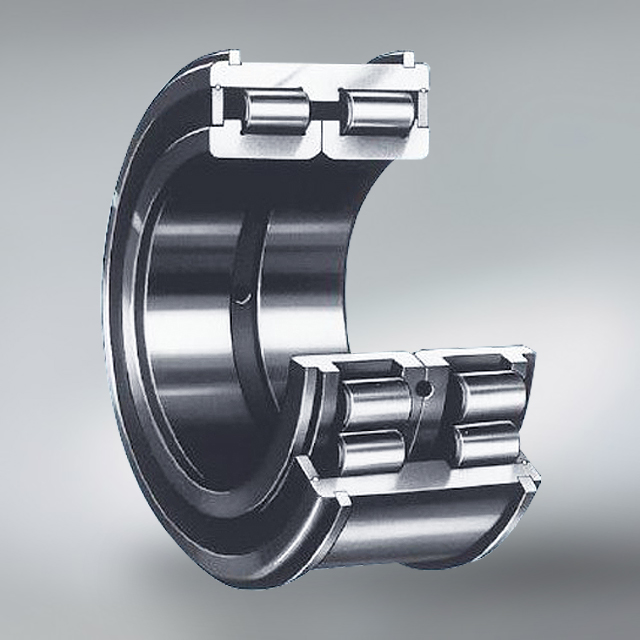

Vòng bi Đũa Trụ Không Vòng Cách

nhất có thể và nhờ đó có khả năng chịu tải rất nặng so với các vòng bi đũa trụ thông thường cùng kích thước danh định. Mặt khác, tốc độ làm việc thấp hơn so với các vòng bi đũa trụ có vòng cách.

Các vòng bi đũa trụ không vòng cách 1 dãy, hoặc 2 dãy, không có nắp che, thường được ứng dụng khi có các yêu cầu về tải trọng nặng và tốc đô quay thấp. Và các vòng bi đũa trụ không vòng cách, 2 dãy, có nắp che, thường được sử dụng trong các hệ thống ròng rọc của cần trục.

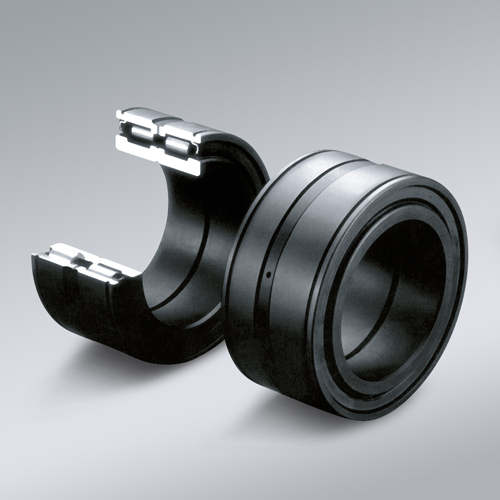

Vòng bi Đũa Trụ cho ứng dụng Cần Trục

Các tính năng ưu việt:

1. Phớt chặn cải tiến: Các phớt chặn nâng cao khả năng chống lại sự xâm nhập của nước và các dị vật rắn từ bên ngoài
2. Tải trọng cao: Khả năng chịu tải rất lớn, đáp ứng tốt yêu cầu đối với các ứng dụng ròng rọc cần trục.
3. Chống ăn mòn: Bề mặt được xử lý bằng Phosphate tăng cường khả năng chống ăn mòn
4. Dễ bổ sung mỡ: Ca trong của vòng bi được chế tạo với rãnh và các lỗ tra mỡ, tạo điều kiện cho việc bổ sung mỡ bôi trơn dễ dàng, ngay cả khi vòng bi đã được lắp đặt trên trục.
5. Giảm thiểu cơ cấu bên ngoài: Vòng bi Cần Trục của NSK còn được thiết kế với phe cài trên ca ngoài, giúp giảm thiểu các thành phần bên ngoài, cắt giảm chi phí cho hệ thống ròng rọc nói chung.
